技術參數

產品型號：ZMAN、ZJHN

公稱通徑：DN25~300mm

壓力范圍：PN1.6~6.4MPa

溫度范圍：-40℃~+450℃

法蘭尺寸：GB/T9113.2-2000

閥體形式：雙座直通式

閥門材質：WCBZG230-450、ZG1Cr18Ni9Ti

閥芯材質：1Cr18Ni9Ti(304)或司鈦萊合金堆焊

密封填料：V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管

產品詳情

產品概述

氣動薄膜雙座調節閥是由多彈簧氣動薄膜執行機構和直通雙導向式雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確等特點，以壓縮空氣傳動閥桿閥芯達到對流量介質的控制調節，可實現對工藝管路流體介質的自動調節控制，適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。廣泛應用于石油、化工、制藥、冶金、電站等工業控制領域，主要控制氣體、液體、蒸汽等介質。

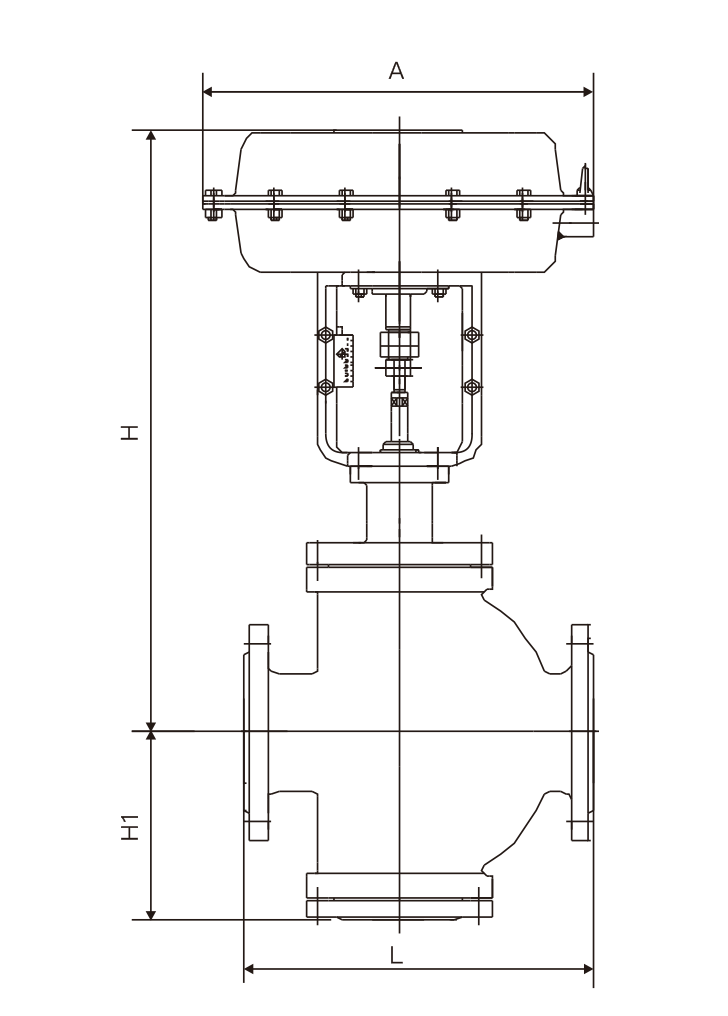

主要連接尺寸

公稱通徑DN(mm)			25	32	40	50	65	80	100	125	150	200
A			280	308			395			500
L	PN16		160	180	200	230	290	310	350	400	480	600
L	PN64		210	222	251	286	311	337	394	440	508	610
H1	PN16		91	108	118	135	150	185	202	225	303	340
	PN40		91	108	118	135	150	185	202	225	303	340
	PN64		120	132	137	159	179	205	253	266	288	376
H	普通型	PN16	376	420	420	420	580	580	610	730	800	800
		PN40	376	420	420	420	580	580	610	730	800	800
		PN64	395	445	445	445	595	595	650	780	850	850
H2	-100℃		500				600			700
	-200℃		700				800			900
	-250℃		900				1000			1100
重量(Kg)	普通型	PN16	23	24	29	32	58	70	85	135	165	220
		PN40	23	24	29	32	58	70	87	138	172	230
		PN64	26	27	35	40	75	90	102	155	200	320
