技術參數

產品型號：Q41F
公稱通徑： DN15～DN300
適用溫度： -20℃～220℃
閥體材質：碳鋼
閥桿材質：不銹鋼
閥球材質：不銹鋼
密封圈： 15%GF+PTFE

產品詳情

產品特征

1.兩片式結構、承載防噴閥桿，全通徑設計，減少流體阻力。

  2.不銹鋼閥球，減輕部件的磨損，延長了使用壽命。聚四氟乙烯閥座，可調整填料螺母。
  3.兩片式結構易于維修，PTFE閥座與PTEF填料桿，在拆卸閥帽總裝件后，能夠迅速地進行維修。輕微的閥座磨損可以通過拆卸層疊進行修補。
  4.多重實心閥帽，錐形PTFE閥桿密封或石墨填料。
  5.兩片式自定位填料法蘭和壓蓋。

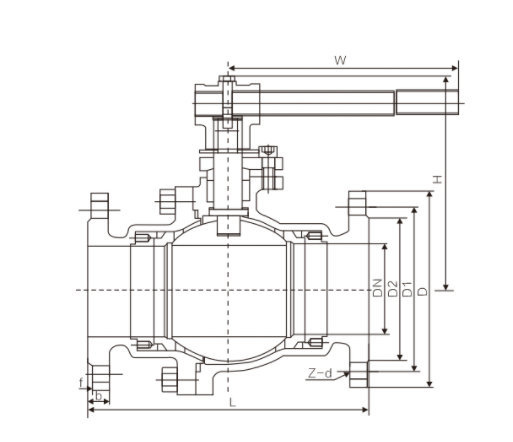

主要外形連接尺寸

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt（kg）	2.5	3	5	7	15	19	19	33	58	93	160
