技術參數

產品型號：KXT-16

公稱通徑：DN32~ 3000mm

公稱壓力：PN1.0~2.5MPa

適用溫度：-15~+115℃ （特殊可達-30 ~ +250℃）

適用介質：空氣、壓縮空氣、水、海水、熱水、油、酸、喊等

主要材質：橡膠

產品詳情

產品概述

可曲撓單球橡膠接頭是橡膠連接件的一種，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

產品特點

1、橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。

2、根據材料不同橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3、橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

4、如橡膠接頭架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5、如橡膠接頭管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。

主要零部件材料

項目	型號	KXT-1	KXT-2	KXT-3
工作壓力MPa(kgf/cm²)		1.0（10）	1.6（16）	2.5（25）
爆破壓力MPa(kgf/cm²)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
適用溫度℃		-15～+115，特殊可達-30～+250
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等

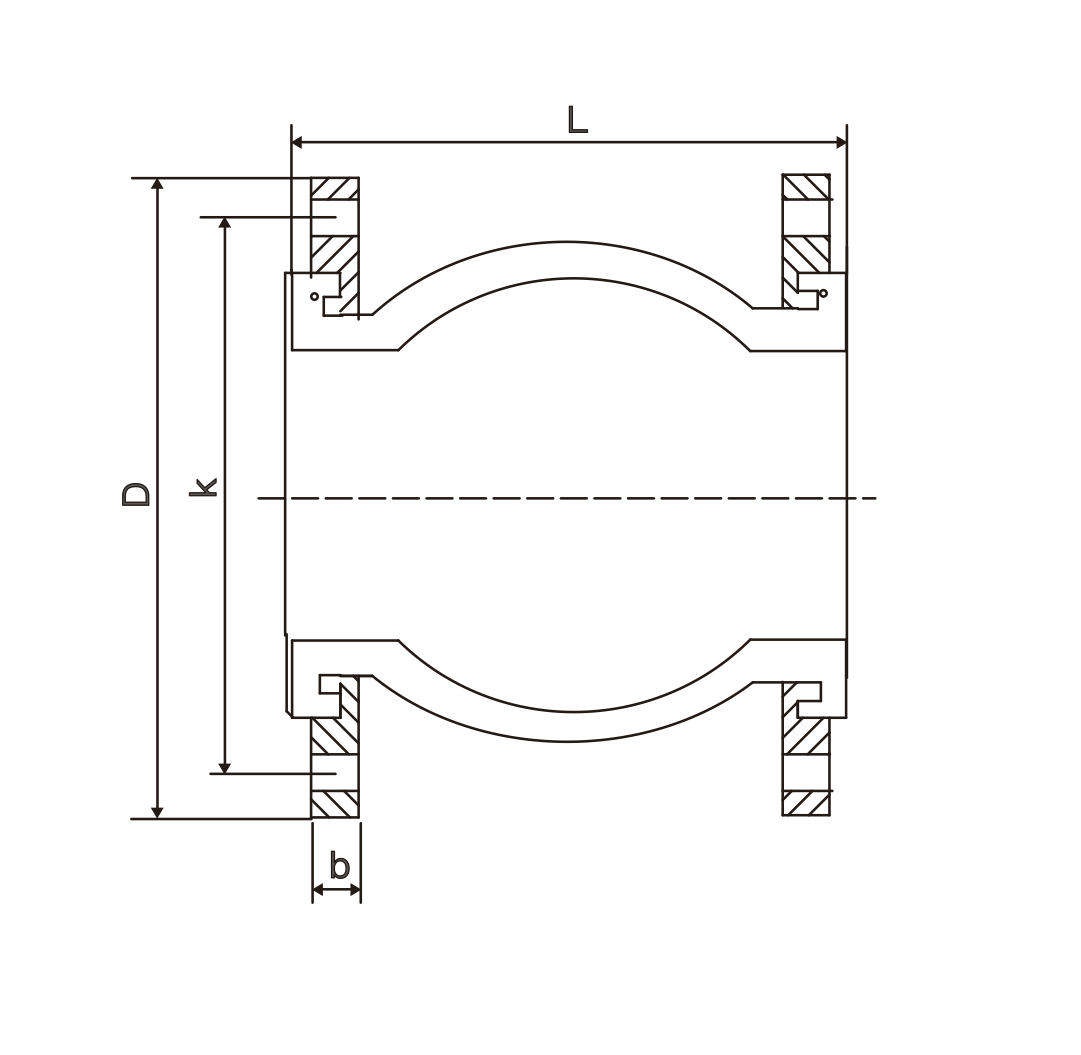

可曲撓單球橡膠軟接頭(圖1)

主要外形尺寸

公稱通徑DN		長度 L mm	法蘭厚度 b mm	螺栓數量 n	螺栓孔直徑 mm	螺栓孔中心圓直徑K mm	軸向位移mm		橫向位移 mm	偏轉角度（a1+a2）
mm	英寸	長度 L mm	法蘭厚度 b mm	螺栓數量 n	螺栓孔直徑 mm	螺栓孔中心圓直徑K mm	伸長	壓縮	橫向位移 mm	偏轉角度（a1+a2）
32	1.25	95	16	4	18	100	6	9	9	15°
40	1.5	95	18	4	18	110	6	10	9	15°
50	2	105	18	4	18	125	7	10	10	15°
65	2.5	115	20	4	18	145	7	13	11	15°
80	3	135	20	4	18	160	8	15	12	15°
100	4	150	22	8	18	180	10	19	13	15°
125	5	165	24	8	18	210	12	19	13	15°
150	6	180	24	8	23	240	12	20	14	15°
200	8	210	24	8	23	295	16	25	22	15°
250	10	230	26	12	23	350	16	25	22	15°
300	12	245	28	12	23	400	16	25	22	15°
350	14	255	28	16	23	460	16	25	22	15°
400	16	255	30	16	25	515	16	25	22	15°
450	18	255	30	20	25	565	16	25	22	15°
500	20	255	32	20	25	620	16	25	22	15°
600	24	260	36	20	30	725	16	25	22	15°
700	28	260	36	24	30	840	16	25	22	15°
800	32	260	38	24	34	950	16	25	22	15°
900	36	260	42	28	34	1050	16	25	22	15°
1000	40	260	44	28	34	1160	18	26	24	15°
1200	48	260	48	32	41	1380	18	26	24	15°
1400	56	350	44	36	34	1560	20	28	26	15°
1600	64	350	46	40	34	1760	25	35	30	10°
1800	72	350	52	44	41	1970	25	35	30	10°
2000	80	420	54	48	48	2180	25	35	30	10°
2200	88	420	60	52	-	2390	25	35	30	10°
2400	96	420	62	56	-	2600	25	35	30	10°
2600	104	450	64	60	-	2810	25	35	30	10°
2800	112	450	68	64	-	3020	25	35	30	10°
3000	120	500	70	68	-	3220	25	35	30	10°
